Hvad er komponenterne i belysning?

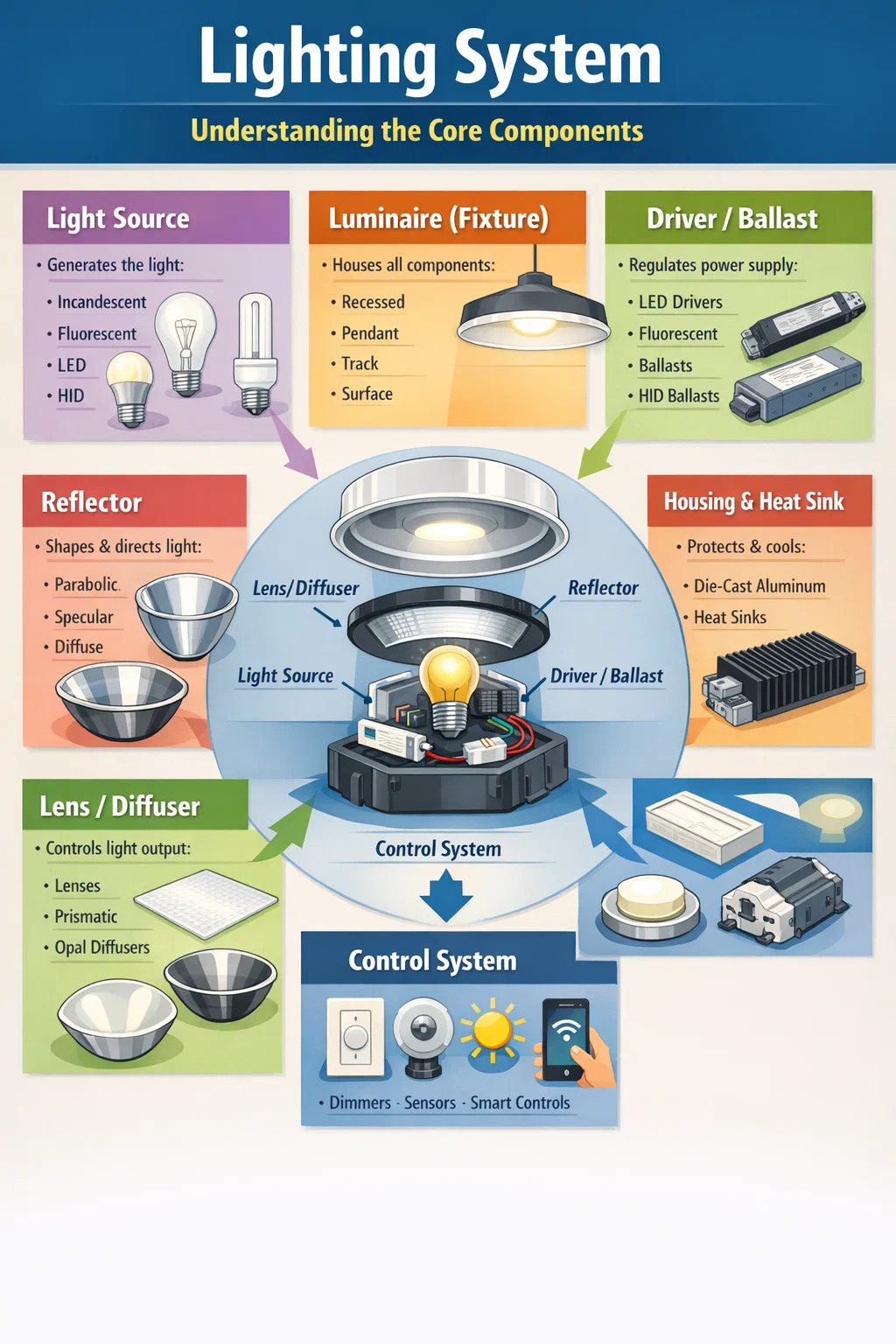

Belysning handler ikke kun om belysning - det er et omhyggeligt konstrueret system, der består af forskellige, indbyrdes afhængige komponenter. Belysningens kernekomponenter omfatter lyskilden, armaturet (armatur), ballast eller driver, reflektor, linse eller diffuser, hus og kontrolsystem. Hver del spiller en specifik rolle i at bestemme, hvordan lys produceres, formes, distribueres og styres. Uanset om du designer en boligbelysningsplan, opretter et kommercielt rum eller fejlfinder en eksisterende installation, giver forståelsen af ​​disse dele dig en afgørende fordel.

Lyskilden: Hvor det hele begynder

Lyskilden er den komponent, der rent faktisk genererer lys. Det er den mest genkendelige del af ethvert belysningssystem, og teknologien bag det har ændret sig dramatisk i løbet af de sidste par årtier.

Glødepærer

Den traditionelle glødelampe fungerer ved at lede elektrisk strøm gennem en wolframglødetråd, indtil den lyser. Disse pærer har et farvegengivelsesindeks (CRI) på 100, hvilket betyder, at farver under glødelys fremstår præcis, som de gør i naturligt sollys. Dog glødepærer omdanner kun omkring 10 % af energien til synligt lys , med de resterende 90 % tabt som varme. De er stort set ved at blive udfaset til fordel for mere effektive teknologier.

Fluorescerende lamper

Fluorescerende lamper fungerer ved at stimulere kviksølvdamp, som producerer ultraviolet lys, der derefter aktiverer en fosforbelægning for at udsende synligt lys. De er betydeligt mere effektive end glødelamper - et 32W T8 lysstofrør producerer nogenlunde samme lysudbytte som en 75W glødepære. Almindelige anvendelser omfatter kontorer, skoler og kommercielle lokaler. Kompakte fluorescerende lamper (CFL'er) bragte denne teknologi ind i boligmiljøer.

LED (Light Emitting Diode) Kilder

LED-teknologi er nu den dominerende lyskilde på tværs af stort set alle applikationer. LED'er kan opnå lyseffektivitet på over 200 lumen pr. watt sammenlignet med ca. 15 lm/W for glødepærer. De har en driftslevetid på 25.000 til 100.000 timer, indeholder ingen kviksølv og fås i en lang række farvetemperaturer fra varme 2700K til dagslys 6500K. En standard LED-pære, der erstatter en 60W glødepære, forbruger typisk kun 8-10 watt.

Kilder med høj intensitet afladning (HID).

HID-lamper omfatter metalhalogenlamper, højtryksnatrium (HPS) og kviksølvdamplamper. Disse bruges primært i udendørs og industrielle miljøer, hvor der er behov for høj lysudbytte over store områder. En 400W metalhalogenlampe kan for eksempel producere omkring 36.000 lumen. HID-kilder kræver en opvarmningsperiode på flere minutter, før de når fuld lysstyrke.

The Armature: Housing Alle Belysningsdele Sammen

Armaturet - almindeligvis kaldet et lysarmatur - er den komplette enhed, der huser og understøtter lyskilden sammen med alle tilhørende komponenter. Designet af et armatur påvirker direkte både den æstetiske og funktionelle ydeevne af en belysningsinstallation.

Armaturer er klassificeret efter deres monteringstype, lysfordelingsmønster og tilsigtede miljø. Almindelige monteringstyper omfatter:

• Forsænkede armaturer — installeret i lofter eller vægge for et plan, lavt profil look
• Overflademonterede armaturer — fastgjort direkte til en overflade uden fordybning
• Vedhængsarmaturer — hængt fra loftet via en snor, stang eller kæde
• Sporbelysningsarmaturer — monteret på et elektrificeret spor, hvilket muliggør omplacering
• Pælemonteret eller post-top armaturer — bruges udendørs til områdebelysning

Armaturhuset giver også mekanisk beskyttelse af lampen og de elektriske komponenter, og i udendørs eller industrielle miljøer bestemmer IP-klassificeringen (Ingress Protection) hvor godt armaturet modstår støv og fugt. For eksempel er et IP65-klassificeret armatur helt støvtæt og beskyttet mod vandstråler, hvilket gør det velegnet til udendørs anvendelser.

Forkoblinger og drivere: Strømstyringskomponenterne

Ikke alle lyskilder kan tilsluttes direkte til en standard strømforsyning. Mange kræver en enhed, der regulerer den elektriske strøm, der strømmer til lampen. Disse enheder er ballasten (til fluorescerende og HID-lamper) og driveren (til LED'er).

Forkoblinger til lysstofrør og HID-lamper

En ballast begrænser og regulerer strømmen i fluorescerende og HID-kredsløb. Uden det ville disse lamper trække stigende strøm, indtil de svigter. Magnetiske forkoblinger var standarden i årtier, men elektroniske forkoblinger har stort set erstattet dem på grund af deres højere effektivitet, reducerede flimmer og lydløse drift. Elektroniske forkoblinger til T8 lysstofrør fungerer typisk ved frekvenser på 20.000 Hz eller højere, hvilket fuldstændigt eliminerer 100/120 Hz flimmer forbundet med magnetiske typer.

LED-drivere

En LED-driver konverterer AC-netspændingen til den DC-spænding og strøm, som LED'er kræver. LED'er er meget følsomme over for strømudsving — selv en lille overstrøm kan reducere levetiden betydeligt eller forårsage øjeblikkelig fejl. Konstantstrømsdrivere er den mest almindelige type, der leverer en fast strøm (typisk 350mA, 700mA eller 1050mA) uanset spændingsændringer. Konstant-spændingsdrivere leverer en fast spænding (normalt 12V eller 24V DC) og bruges i applikationer som LED-båndbelysning. Dæmpbare drivere tillader integration med dæmpningskontrolsystemer, hvilket er en kritisk funktion for mange moderne installationer.

Reflekser: Styring og formning af lysoutput

En lyskilde i sig selv udsender lys i alle retninger. Reflekser omdirigerer og koncentrerer dette lys mod målområdet, hvilket dramatisk øger det nyttige lysoutput og forbedrer effektiviteten. Geometrien og overfladefinishen af ​​en reflektor bestemmer lysets fordelingsmønster.

Almindelige reflektorformer inkluderer:

• Parabolske reflektorer — producere en smal, parallel lysstråle, ideel til spotlights og projektører
• Elliptiske reflektorer — koncentrere lyset i et brændpunkt, der anvendes i teater- og udstillingsbelysning
• Spejlreflekser (spejlfinish). — producere skarpe, definerede stråler med høj effektivitet, men potentielt blænding
• Matte eller diffuse reflektorer — spred lyset mere bredt, hvilket reducerer barske skygger

Reflektormaterialer omfatter poleret aluminium (reflektionsevne på 85–95 %), sølvbelagt aluminium (op til 98 % reflektionsevne) og hvidmalede overflader (ca. 70–85 % reflektionsevne). Materialevalget påvirker både mængden og kvaliteten af ​​reflekteret lys.

Linser og diffusorer: Styring af lyskvalitet og distribution

Linser og diffusorer er optiske komponenter placeret foran lyskilden for at ændre, hvordan lyset forlader armaturet. De tjener både praktiske og æstetiske formål.

Linser

Linser bryder lyset for at ændre dets retning og strålevinkel. Fresnel-linser, der almindeligvis findes i teatralsk lys og filmbelysning, bruger koncentriske ringe til at producere en stråle med bløde kanter, mens de forbliver lette og tynde. Prismatiske linser, der ofte bruges i kontorstole og industrielle armaturer, omdirigerer nedadgående lys til en bredere fordeling, hvilket forbedrer ensartetheden på tværs af et arbejdsområde. Stråleformende linser til LED-moduler muliggør præcis kontrol af strålevinkler fra så smalle som 10° til så brede som 120°.

Diffusorer

Diffusorer spreder lys for at reducere blænding og skabe blødere, mere jævn belysning. Opal (mælkehvide) diffusorer er blandt de mest almindelige og giver et ensartet, blændfrit udseende. Prismatiske diffusorer tilbyder mere lystransmission end opaltyper, mens de stadig reducerer direkte udsyn til lyskilden. Mikroprismatiske diffusorer er en raffineret udgave, der transmitterer op til 92% af lyset, mens den effektivt skjuler lampen for synet. I LED-panellys er diffusorer afgørende for at maskere de individuelle LED-prikker og skabe en glat, ensartet overflade.

Bolig- og varmestyringssystemet

Huset til en lysarmatur beskytter interne komponenter mod fysiske skader og miljøfaktorer. Men især i LED-belysning tjener huset også en kritisk varmestyringsfunktion. Varme er den primære fjende af LED-ydeevne og lang levetid.

LED junction temperatur - temperaturen ved selve halvlederen - påvirker direkte lumen output og levetid. For hver 10°C stigning i overgangstemperaturen over det nominelle maksimum, kan LED'ens levetid reduceres med ca. 50%. Effektive termiske styringsstrategier omfatter:

• Køleplader — aluminiumsfinner eller -plader, der leder og afleder varme væk fra LED'en
• Termiske grænsefladematerialer (TIM'er) — termisk ledende pastaer eller puder placeret mellem LED'en og kølepladen
• Metal-core PCB'er (MCPCB'er) — printplader med et basislag af aluminium eller kobber, der spreder varme hurtigt
• Aktive køleventilatorer — bruges i applikationer med meget høj effekt, hvor passiv køling er utilstrækkelig

Boligmaterialet har også betydning. Trykstøbt aluminium er meget udbredt på grund af dets fremragende varmeledningsevne (omkring 96-230 W/m·K afhængigt af legering), holdbarhed og relativt lave vægt. Polycarbonat og anden plast bruges til applikationer med lavere effekt, hvor termiske krav er minimale.

Lysstyringssystemer: Styring af, hvornår og hvordan lys virker

Styresystemer er en stadig vigtigere del af moderne belysning. De styrer, hvornår lysene tændes og slukkes, med hvilken intensitet de fungerer, og hvordan de reagerer på miljøforhold eller brugerinput. Effektiv lysstyring kan reducere energiforbruget ved 30 % til 60 % sammenlignet med ukontrollerede systemer.

Lysdæmpere

Lysdæmpere reducerer spændingen eller strømmen til en lampe for at sænke dens output. Til LED-systemer er faseskårne lysdæmpere (TRIAC-dæmpere) og 0-10V analoge lysdæmpere de mest almindelige typer. Det er vigtigt at matche lysdæmpertypen med LED-driverens specifikationer, da inkompatible kombinationer resulterer i flimmer, begrænset dæmpningsområde eller lampesvigt. Et kvalitets LED-dæmpningssystem bør være i stand til at dæmpe jævnt fra 100 % ned til mindst 1 % uden synlig flimmer eller støj.

Belægnings- og bevægelsessensorer

Tilstedeværelsessensorer tænder automatisk lys, når tilstedeværelse registreres, og slukker efter en defineret periode med inaktivitet. Passive infrarøde (PIR) sensorer registrerer ændringer i infrarød stråling fra varme kroppe i bevægelse. Ultralydssensorer registrerer bevægelse gennem lydbølgereflektion, hvilket gør dem effektive i rum med forhindringer. Dual-teknologi sensorer kombinerer begge metoder for større nøjagtighed. I erhvervskontorer reducerer tilstedeværelsessensorer alene typisk lysenergiforbruget med 25-50 %.

Dagslys høstsystemer

Disse systemer bruger fotosensorer til at måle det omgivende dagslysniveau og automatisk dæmpe eller slukke for elektrisk lys, når naturligt lys er tilstrækkeligt. I en sydvendt perimeterzone af en erhvervsbygning kan dagslysindsamling reducere belysningsenergiforbruget med 40-70 % i dagtimerne.

Smart og netværksforbundet lysstyring

Moderne smarte belysningssystemer tillader individuelle armaturer eller grupper at blive programmeret, overvåget og fjernjusteret. Protokoller som DALI (Digital Addressable Lighting Interface), DMX512 (bruges i underholdningsbelysning), Zigbee og Bluetooth Mesh muliggør sofistikeret scenestyring og energirapportering. I store kommercielle installationer giver disse systemer detaljerede data om brugsmønstre, hvilket muliggør løbende optimering.

Ledninger og elektriske komponenter

Bag enhver belysningsinstallation er en elektrisk infrastruktur, der omfatter ledninger, samledåser, afbrydere og transformere. Disse er ikke altid synlige, men deres specifikation påvirker direkte sikkerhed og ydeevne.

Lavspændings LED-systemer, især dem, der kører på 12V eller 24V DC, kræver den passende transformer eller strømforsyning for at træde ned fra netspændingen. Trådmåleren skal være korrekt specificeret for at håndtere den aktuelle belastning uden for stort spændingsfald. For eksempel, i et 24V LED-system, der kører 50 watts belastning på 10 meter, kan brug af underdimensionerede ledninger (f.eks. 0,5 mm²) forårsage et spændingsfald på mere end 2V, hvilket synligt reducerer LED-lysstyrken og potentielt forårsager farveinkonsistens.

Kredsløbsbeskyttelse i form af sikringer eller afbrydere forhindrer skader fra overbelastninger eller kortslutninger. Jordfejlsafbrydere (GFCI'er) er påkrævet på våde eller fugtige steder for at forhindre elektrisk stød.

Sammenlignede nøglebelysningsdele: En referenceoversigt

Farvetemperatur og farvegengivelse: Ydeevnemålinger, der definerer lyskvalitet

Selvom det ikke er fysiske komponenter i samme forstand, er farvetemperatur og farvegengivelsesindeks (CRI) grundlæggende specifikationer knyttet til lyskilden, der bestemmer, hvordan et rum ser ud og føles under et givet belysningssystem.

Farvetemperatur (CCT)

Målt i Kelvin (K) beskriver farvetemperaturen den tilsyneladende varme eller kølighed af hvidt lys. Varm hvid (2700K–3000K) skaber en hyggelig, afslappende atmosfære, der passer til soveværelser og restauranter. Neutral hvid (3500K–4000K) er almindelig i kontorer og detailhandel. Koldt dagslys (5000K–6500K) fremmer årvågenhed og bruges i opgavetunge miljøer som laboratorier eller værksteder. Den forkerte farvetemperatur for en given applikation kan få rum til at føles uvelkomne eller reducere produktiviteten.

Color Rendering Index (CRI)

CRI måler, hvor præcist en lyskilde gengiver farver sammenlignet med en referencelyskilde, på en skala fra 0 til 100. En CRI på 80 anses for at være det mindst acceptable for de fleste kommercielle applikationer, mens CRI 90 anbefales til detailhandel, gallerier, medicinske faciliteter og hvor som helst farvenøjagtighed er kritisk. High-CRI LED'er er tilgængelige, men typisk til en premium pris og nogle gange lidt lavere effektivitet end deres lavere CRI modstykker.

Hvordan belysningsdele arbejder sammen i et komplet system

Det er værdifuldt at forstå de enkelte komponenter, men den reelle ydeevne af en belysningsinstallation afhænger af, hvor godt disse dele fungerer sammen. En højkvalitets LED-chip parret med en dårligt designet driver vil underperforme. En velspecificeret reflektor parret med en forkert afstemt linse kan skabe uønskede artefakter. Og selv det bedste armatur giver dårlige resultater, hvis styresystemet er inkompatibelt, eller den termiske styring er utilstrækkelig.

Overvej for eksempel en tøjbutik. Målet er at få tøjet til at se levende og tiltalende ud. Det ideelle system kan omfatte:

1. En høj-CRI (CRI 95) LED-kilde ved 3000K for at gengive stoffarver nøjagtigt med en varm, indbydende tone
2. En reflektor med en strålevinkel på 25–35° til at koncentrere lyset på varedisplays uden at spilde på vægge
3. En konstant-strøm LED-driver med 0–10V dæmpningsevne for at tillade humørjusteringer i løbet af dagen
4. Et skinnearmatur monteret på et loftsgitter for fleksibilitet ved omplacering, efterhånden som varearrangementerne ændres
5. En sensor til høst af dagslys nær butiksvinduer for at reducere energiforbruget, når det naturlige lys er tilstrækkeligt

Hver komponent er udvalgt til at tjene den overordnede designhensigt. Ændring af en af ​​dem - f.eks. at erstatte en CRI 80-kilde for at spare omkostninger - forringer slutresultatet på en måde, der påvirker kundeoplevelsen og potentielt salgsresultater.

Denne systemtænkning er det, der adskiller en funktionel belysningsinstallation fra en fremragende. Uanset om du specificerer et enkelt rum eller en hel bygning, er det at vurdere hver belysningsdel i forhold til rummets krav – og bekræfte kompatibilitet mellem komponenter – grundlaget for et godt lysdesign.
